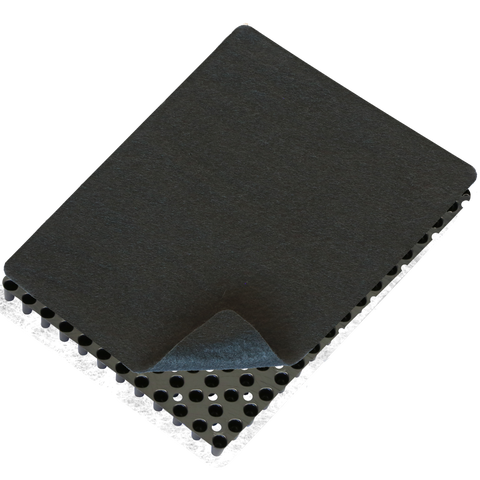

Nophadrain® 4+1 high

Drainage- und Wasserspeichermatte für begrünte Dachflächen

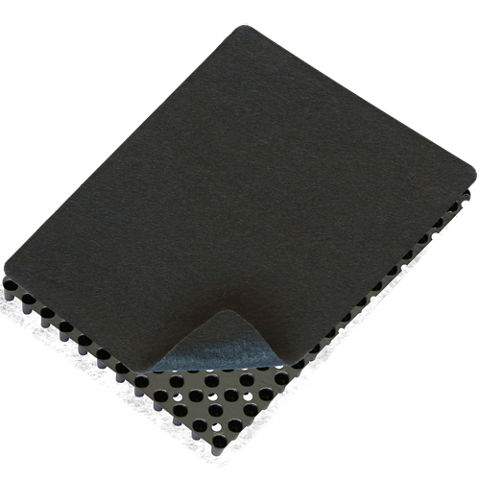

Nophadrain® 4+1 high ist ein Drainageelement mit Noppen aus schlagfestem Recycling-Polystyrol und einer Bauhöhe von 17 mm. Der Kern der Drainagematte ist eine perforierte, diffusionsoffene, hochbelastbare Noppenfolie, die eine ausgezeichnete Kriechfestigkeit verleiht, die für eine beständige, langfristige Entwässerungsleistung sorgt. Auf der perforierten Folienseite ist ein thermisch verfestigtes Geotextil als Filterschicht aufkaschiert und auf der Noppenseite ein diffussionsoffenes Trenn- und Schutzvlies.

  • hohes Wasserspeichervermögen
  • hohe Entwässerungsleistung
  • hohe mechanische Belastbarkeit
  • geringes Gewicht
  • rasche Verlegung durch Lieferung in Rollen aber auch als Platten
  • werksmäßig aufkaschiertes Vlies auf der Ober- und Unterseite
  • Vierfachfunktion: Bautenschutz, Drainage, Flächenfilter und Wasserspeicher
Finden Sie Ihren Sika Berater Kontaktieren Sie uns jetzt
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Nophadrain® 4+1 high kommt als Filter-, Drain- und Schutzschicht mit zusätzlicher Wasserspeicherfunktion bei extensiv begrünten Flächen zum Einsatz. Die Drainagematte ist sowohl bei Warmdach- sowie bei Umkehrdachkonstruktion geeignet.

Vorteile

  • hohes Wasserspeichervermögen
  • hohe Entwässerungsleistung
  • hohe mechanische Belastbarkeit
  • geringes Gewicht
  • rasche Verlegung durch Lieferung in Rollen aber auch als Platten
  • werksmäßig aufkaschiertes Vlies auf der Ober- und Unterseite
  • Vierfachfunktion: Bautenschutz, Drainage, Flächenfilter und Wasserspeicher

Verpackungseinheit

Rollenware

Plattenware

Farbe

schwarz mit weißem Vlies

Produktdetails

Produktinformation

Aufbau

Noppenfolie

schlagfestes Recycling-Polystyrol (HIPS)

Filtervlies

Polypropylen (PP)

Trennvlies

Polypropylen (PP) und Polyethylen (PE)

Haltbarkeit

keine Einschränkung

technische Kennwerte können bei ordentlicher Lagerung für 24 Monate garantiert werden

Lagerbedingungen

Mindestens 2 Jahre lagerfähig bei trockener, temperaturgeschützter Lagerung

Abmessungen

Rollenware

1,25 x 30 m

Plattenware

2,00 x 1,20 m

Dicke

17,0 mm

Flächengewicht

1.010 g/m²
Technische Information

Stempeldurchdrückkraft

Durchdrückverhalten (CBR-Versuch)

1,4 kN

[-0,14 kN]

Durchschlagverhalten

Kegelfallversuch

26 mm

[+6,5 mm]

Dauerdruckfestigkeit

540 kPa

(DIN ISO 25619-2)

Zugfestigkeit

längs (MD): 8 kN/m

[-1,0 kN/m]

quer (CMD): 8 kN/m[-1,0 kN/m]

Wasserdurchlässigkeit

normal zur Ebene

0,009 m/s

[-0,027 m/s]

innerhalb der Ebene

7,31 10-³m²/s

[-2,193 10-³m²/s]

Wassereinlagerung

Wasserspeichervolumen

4,3 l/m²

Charakteristische Öffnungsweite

100 µm

[± 30 µm]

UV-Beständigkeit

60/80 %

(DIN ISO 12224)

Die Drainagematte muss innerhalb von 14 Tagen mit Schüttgut angeschüttet bzw. überdeckt werden.

Haltbarkeit

Beständig für 25 Jahre in natürlichen Böden mit einem pH-Wert zwischen 4 und 9 und einer Bodentemperatur < 25°C

(EN 13252, Anhang B)

Anwendung

Verarbeitungsschritte

VERARBEITUNGSANWEISUNG

Um das Wasserspeichervolumen zu erreichen, ist die Drainagematte nach dem Ausrollen zu drehen, sodass die Noppen nach oben offen sind und mit Wasser gefüllt werden können.
