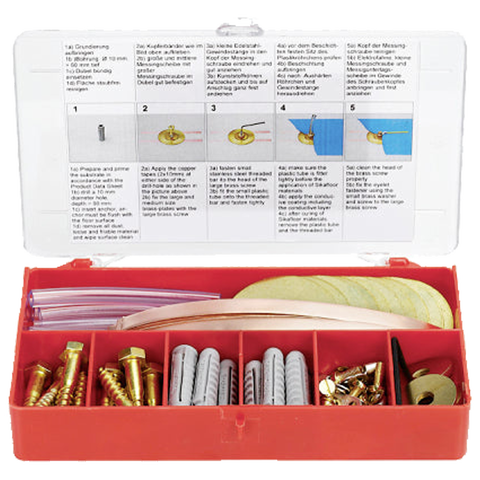

Sikafloor® Leitset
Für die optimale Ausführung von Erdungsanschlüssen bei ableitfähigen Sikafloor® Beschichtungen.
- Gute mechanische Widerstandsfähigkeit
- Kosteneffektiv
- Einfache Anwendung
- Sichere Verbindung
Anwendung
- Ableitpunkt für elektrostatisch ableitfähige Fußbodensysteme, die in der Automobil-, Elektronik- und Pharmaproduktion, in Lagereinrichtungen und Lagerhäusern verwendet werden.
Vorteile
- Gute mechanische Widerstandsfähigkeit
- Kosteneffektiv
- Einfache Anwendung
- Sichere Verbindung

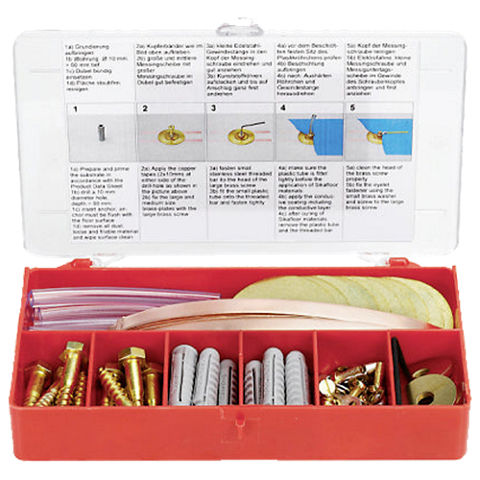

Verpackungseinheit
10 Erdungspunkte, die in einer Kunststoffbox geliefert werden.
INHALT 10 Kunststoffdübel S6
10 Gewindestifte M6
10 Unterlegescheiben (D=30 mm)
10 Unterlegescheiben (D=60 mm)
10 Muttern M6
10 Stoppmuttern M6
20 Kupferleitbänder (ca. 17 cm)
10 Plastikschläuche (ca. 8 cm)
10 Ringösen
1 Inbusschlüssel
Farbe
divers
Produktdetails
Haltbarkeit
Vom Tag der Produktion 5 Jahre.
Lagerbedingungen
In ungeöffneten, unbeschädigten Originalgebinden bei Temperaturen zwischen + 5°C und + 30°C trocken lagern. Bezieht sich immer auf die Verpackung.
Anwendung
Verbrauch
Mit dem Sikafloor Leitset können je Ableitpunkt ca. 100m² Fläche erfasst werden. Die Flächen so einteilen, dass der Abstand zum Anschlusspunkt in jeder Richtung max. 10 m beträgt. Längere Entfernungen mit Leitbändern überbrücken oder zusätzliche Anschlusspunkte schaffen. Anschlusspunkte sorgfältig reinigen.
Die Verbindung zur Erdleitung muss durch die Elektrofachkraft erfolgen.
VERARBEITUNG
1.: Nach Aushärtung der Grundierung, Loch bohren: Durchmesser 8 mm, Tiefe 50 mm.
2.: Bohrstelle staubfrei säubern und Kunststoffdübel bündig setzen.
3.: Gewindestift mit Inbusschlüssel in den Dübel so weit einschrauben, bis er 16 mm herausragt.
4.: Kupferleitbänder auf beiden Seiten des Bohrlochs verkleben.
5.: Unterlegescheiben (D=60 mm) und (D=30 mm) mit der Mutter (M6) auf den Gewindestift festschrauben, so dass die Unterlegescheiben auf die Kuperleitbänder gepresst werden und einen guten Kontakt gewährleisten.
6.: Plastikschlauch auf Gewindestift fest aufsetzen und nach rechts fest anziehen.
7.: Leitfilm und elektrostatisch ableitfähige Bodenbeschichtung aufbringen.
8.: Nach vollständiger Aushärtung der Bodenbeschichtung Plastikschlauch abziehen.
9.: Kontaktfläche auf der Mutter säubern.
10.: Ringöse aufsetzen und mit selbstsichernder Mutter (M6) fest anziehen.
11.: Erdungskabel in die Ringöse quetschen. Diese Arbeit ist von einer Elektrofachkraft auszuführen.
