Nophadrain® 100

Drainagematte für vertikale Flächen im erdberührten Bereich

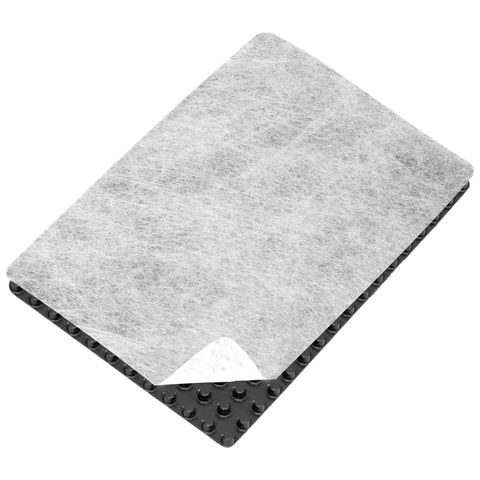

Nophadrain® 100 ist ein Drainageelement aus schlagfestem Recycling-Polystyrol und einer Bauhöhe von 8 mm. Der Kern der Drainagematte ist eine hochbelastbare Noppenfolie, die eine ausgezeichnete Kriechfestigkeit verleiht, die für eine beständige, langfristige Entwässerungsleistung sorgt. Auf der Noppenseite ist ein thermisch verfestigtes Geotextil als Filterschicht aufkaschiert.

  • hohe Entwässerungsleistung
  • hohe mechanische Belastbarkeit
  • geringes Gewicht
  • rasche Verlegung durch Lieferung in Rollen
  • aufkaschiertes Filtervlies mit Überlappungsstreifen
  • Doppelfunktion: Bautenschutz und Drainage
Finden Sie Ihren Sika Berater Kontaktieren Sie uns jetzt
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Nophadrain® 100 kommt als Filter-, Drain- und Schutzschicht im Perimeterbereich (Kelleraußenwand) zur Anwendung.

Vorteile

  • hohe Entwässerungsleistung
  • hohe mechanische Belastbarkeit
  • geringes Gewicht
  • rasche Verlegung durch Lieferung in Rollen
  • aufkaschiertes Filtervlies mit Überlappungsstreifen
  • Doppelfunktion: Bautenschutz und Drainage

Verpackungseinheit

Rollenware

Farbe

schwarz mit weißem Vlies

Produktdetails

Produktinformation

Aufbau

Noppenfolie

schlagfestes Recycling-Polystyrol

Filtervlies

Polypropylen (PP) und Polyethylen (PE)

Haltbarkeit

keine Einschränkung

technische Kennwerte können bei ordentlicher Lagerung für 24 Monate garantiert werden

Lagerbedingungen

Mindestens 2 Jahre lagerfähig bei trockener, temperaturgeschützter Lagerung

Abmessungen

1,25 x 32 m

Dicke

8 mm

Flächengewicht

653 g/m²
Technische Information

Stempeldurchdrückkraft

Durchdrückversuch (CBR-Versuch)

1,6 kN

[-0,32 kN]

Durchschlagverhalten

Kegelfallversuch

28 mm

[+7 mm]

Dauerdruckfestigkeit

500 kPa

(DIN ISO 25619-2)

Zugfestigkeit

längs (MD): 10 kN/m

[-1,3 kN/m]

quer (CMD): 10 kN/m

[-1,3 kN/m]

Wasserdurchlässigkeit

normal zur Ebene

0,106 m/s

[-0,032 m/s]

innerhalb der Ebene

2,89 10-³m²/s

[-0,867 10-³m²/s]

Charakteristische Öffnungsweite

110 µm

[±33 µm]

UV-Beständigkeit

60/80 %

(DIN ISO 12224)

Die Drainagematte muss innerhalb von 14 Tagen mit Schüttgut angeschüttet bzw. überdeckt werden.

Haltbarkeit

Beständig für 25 Jahre in natürlichen Böden mit einem pH-Wert zwischen 4 und 9 und einer Bodentemperatur < 25°C

(EN 13525, Anhang 2)
