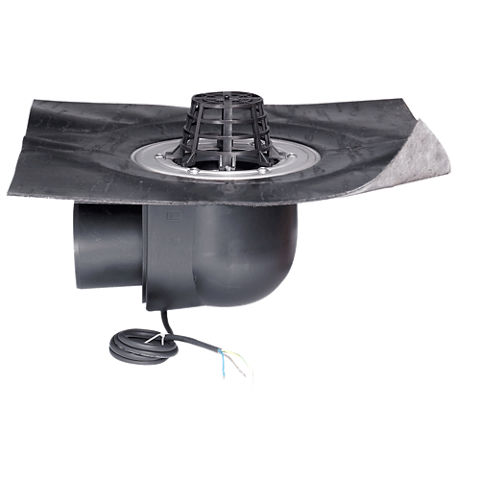

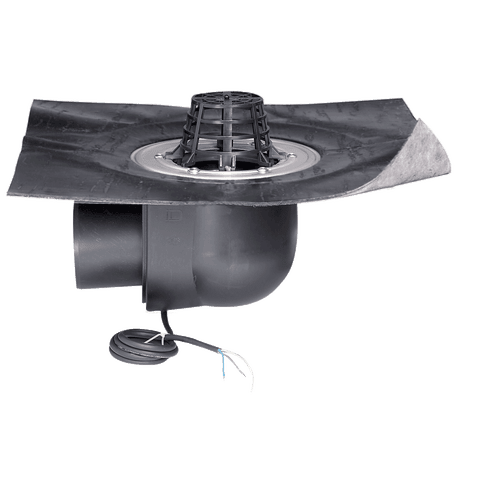

Essmann® Dachgully abgewinkelt

Essmann® Dachgully abgewinkelt

Dachgully in abgewinkelter Ausführung mit Bitumensicherheitsflansch, optional beheizbar und passender Aufstockeinheit

Der Essmann® Dachgully abgewinkelt Grundkörper bestehet aus schlagzähem Polypropylen und ist wärmegedämmt durch die Doppelwandigkeit. Beim Essmann® Dachgully abgewinkelt mit Bitumen-Dachbahnanschluss ist ein zusätzlicher Sicherheitsflansch bereits vormontiert. Dieser dient als zusätzliche Sicherheit da der werkseitige Bitumenklebeflansch mechanisch fixiert ist. Der Kiesfang ist inklusive. Für diese Gullyvariante stehen verschiedene Aufstockeinheiten bei Warmdachkonstruktionen mit integrierter, rückstausicherer Lippendichtung bis 220 mm Wärmedämmhöhe zur Verfügung.
Höhen der Aufstockeinheiten für Gully DN 70, DN 100 und DN 125:
- von 45 mm - 120 mm
- von 110 mm - 160 mm
- von 140 mm - 220 mm   Der Gully kann sowohl unbeheizt als auch beheizbar ausgeführt werden. Als Heizung wird eine 230 V Widerstandsheizung eingesetzt.

  • homogener Anschluss an Bitumenbahnen
  • hohe Abflussleistung
  • breites Einsatzspektrum
  • vielfältiges Zubehör
  • mit Terrassengully-Aufsatz begehbar
Finden Sie Ihren Sika Berater Kontaktieren Sie uns jetzt
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Der Essmann® Dachgully abgewinkelt wird zur Innenentwässerung von allen möglichen Dachflächen mit Bitumenabdichtungen eingesetzt.

Vorteile

  • homogener Anschluss an Bitumenbahnen
  • hohe Abflussleistung
  • breites Einsatzspektrum
  • vielfältiges Zubehör
  • mit Terrassengully-Aufsatz begehbar

Verpackungseinheit

Einzeln im Karton verpackt, inklusive Kiesfang

Farbe

schwarz

Produktdetails

Produktinformation

Zusammensetzung

Gullygrundkörper

Polypropylen (PP)

Anschlussflansch

Elastomerbitumen

Haltbarkeit

Bei korrekter Lagerung behält das Produkt seine Eigenschaften

Lagerbedingungen

Das Produkt in trockener, ungeöffneter und unbeschädigter Originalverpackung bei Temperaturen zwischen +5 °C und +30 °C lagern

Abmessungen

Typ

Ø Ablaufrohr

Ø Einlauftopf

Einbauhöhe

Bitumenflansch

Gully DN 70

DN 70

126 mm

136 mm

500 mm x    500 mm

Gully DN 100DN 100126 mm

190 mm

500 mm x    500 mm
Gully DN 125DN 125126 mm

190 mm

500 mm x    500 mm
Technische Information

Stromversorgung

Nennspannung

AC 230 V

Anschlussleistung

ca. 5 - 20 W

Anwendung

Verarbeitungsschritte

VERARBEITUNGSANWEISUNG

Unsere Verleganleitung Bitumen-Abdichtungssysteme sowie unsere Hinweise unter der Rubrik Regelwerke und Richtlinie sind einzuhalten.
Generell müssen die einschlägigen Vorschriften (z.B. OIB-Richtlinien, etc.), Normen und Regelwerke eingehalten werden.
Besonders zu berücksichtigen ist die


- ÖNORM B 3691, Planung und Ausführung von Dachabdichtungen, sowie


- ÖNORM B 2501, Entwässerungsanlagen für Gebäude und Grundstücke - Planung, Ausführung und Prüfung - ergänzende Richtlinie zu ÖNORM EN 12056 und ÖNORM EN 752.



Bei all diesen Dokumenten ist die jeweils aktuell gültige Fassung heranzuziehen.
