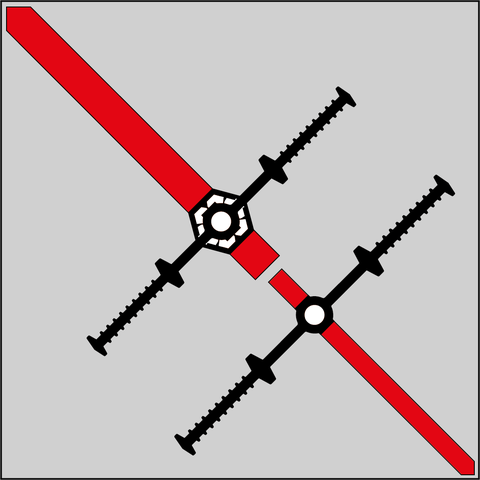

Sika® Fugenbänder - Elastomer Typ FM, FMS

Innenliegendes Dehnfugenband

Sika® Fugenbänder - Elastomer Typ FM, FMS sind dauerelastische, innenliegende Dehnfugenbänder auf SBR (Styrol-Butadien-Kautschuk) Basis mit hoher Festigkeit und Dehnung sowie hohem Rückstellvermögen. Typen FMS mit seitlichen Stahllaschen. Typen HS mit zusäzlicher Mittelschlauchummantelung.

  • Geeignet für "Weiße Wanne" Bauwerke
  • Hohe Festigkeit und Dehnung
  • Hohe Dauerelastizität bei hohem Rückstellvermögen
  • Geeignet für hohen Wasserdruck und große Verformung
  • Beständig gegen in der Natur vorkommende, betonangreifende Stoffe
  • Formbeständig gegen Heißbitumen
  • Robuste Querschnitte für eine einfache Handhabung auf der Baustelle
  • Vulkanisierbar für die Verbindungen auf der Baustelle
Finden Sie Ihren Sika Berater Kontaktieren Sie uns jetzt
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Abdichten von Dehnfugen in Betonbauwerken.
Als Fugenabdichtung in wasserundurchlässigen Betonbauwerken - Weiße Wanne. Typen HS mit Mittelschlauchummantelung werden bei Pressfugen mit Scherverformungen bis zu 15 mm oder bei Fugen mit Fugenweite wnom > 30 mm sowie größeren Verformungen eingesetzt.
Anwendungsbeispiele:
  • Brücken
  • Trogbauwerke
  • Eisenbahn- und Straßentunnel
  • Kläranlagen
  • Schleusen
  • Wehre
  • Kraftwerke
  • Staudämme und Talsperren


Vorteile

  • Geeignet für "Weiße Wanne" Bauwerke
  • Hohe Festigkeit und Dehnung
  • Hohe Dauerelastizität bei hohem Rückstellvermögen
  • Geeignet für hohen Wasserdruck und große Verformung
  • Beständig gegen in der Natur vorkommende, betonangreifende Stoffe
  • Formbeständig gegen Heißbitumen
  • Robuste Querschnitte für eine einfache Handhabung auf der Baustelle
  • Vulkanisierbar für die Verbindungen auf der Baustelle

Verpackungseinheit

TypRollenlänge [m]
Sika Waterbar® Elastomer FM-200
Sika Waterbar® Elastomer FM-250
Sika Waterbar® Elastomer FM-300
Sika Waterbar® Elastomer FM-350

25

Sika Waterbar® Elastomer FMS-350
Sika Waterbar® Elastomer FMS-400		35
Sika Waterbar® Elastomer FM-350 HS
Sika Waterbar® Elastomer FMS-400 HS		20

Andere Fugenbandtypen auf Anfrage.

Farbe

Schwarz

Produktdetails

Nachhaltigkeit / Zertifikate / Zulassungen

ZERTIFIKATE / PRÜFZEUGNISSE

  • Erfüllen die Anforderungen der öbv-Richtlinie - Wasserundurchlässige Betonbauwerke - "Weiße Wanne" (02.2018)
  • Konformitätszertifikat nach DIN 7865
  • Fremdüberwachung; MPA, NRW (DE)
  • Umweltunbedenklichkeit nach BBodSchV; Institut Dr.Lörcher, Ludwigsburg (DE)

Produktinformation

Zusammensetzung

SBR (Styrol-Butadien-Kautschuk)

Haltbarkeit

Das Produkt hat bei korrekter Lagerung kein Verfallsdatum.

Lagerbedingungen

In ungeöffnetem, unbeschädigtem Originalgebinde, trocken bei Temperaturen zwischen +5°C und +30°C lagern.


Langfristige Lagerung ≥ 6 Monate:

  • Der Lagerraum soll geschlossenen, kühl, trocken, staubarm und mäßig durchlüftet sein.
  • Die Fugenbänder sind vor Hitze und UV-Licht zu schützen.



Kurzfirstige Lagerung < 6 Monate (auf Baustelle, im Freien < 6 Wochen):

  • In trockener Umgebung, geschützt vor UV-Licht, Schnee und Eis, sowie jeglicher Art von Verschmutzung oder mechanischer Beschädigung.
  • Getrennt von potenziell schädlichen oder beschädigenden Materialien, Anlagen oder Geräten wie z.B. Baustahl, Bewehrungseisen, Kraftstoffanlagen, Fahrzeugen usw. lagern.
  • Abseits von Baustraßen lagern um Beschädigungen zu vermeiden.



Vulkanisiermaterial ist kühl, trocken und vor Staub und Verschmutzung geschützt zu lagern. Es wird empfohlen, die Bedarfsmengen auf eine Lagerzeit von ca. 6 Wochen abzustimmen.
Systeminformation

Systemaufbau

Kompatibel und vulkanisierbar mit allen SBR basierenden Sika Waterbar®.

Stahllaschen mit Sika Waterbar® Arbeitsfugenblech schwarz verschweißbar.
Befestigungsclips für SikaFuko® Injektionsschläuche: abhängig vom Injektionsschlauch Rundklammer 12 oder Rundklammer 16/18


Technische Information

Shore A Härte

62 ± 5

(DIN ISO 7619-1)

Zugfestigkeit

≥ 10 MPa

(DIN 53504)

Bruchdehnung

≥ 380 %

(DIN 53504)

Weiterreißwiderstand

≥ 8 kN/m

(ISO 34-1)

Einsatztemperatur

Drückendes Wasser-20°C min. / +40°C max.
Nichtdrückendes Wasser-20°C min. / +60°C max.

Maximaler Wasserdruck

Fugenbandklasse lt. Definition der öbv Richtlinie - Wasserundurchlässige Betonbauwerke - "Weiße Wanne" (02.2018):

Typ

Entspricht der öbv-Richtlinie
Sika Waterbar® Elastomer FM-250Klasse 1 < 5 m Wassersäule

Sika Waterbar® Elastomer FM-300

Klasse 1 < 5 m Wassersäule

Sika Waterbar® Elastomer FM-350

Klasse 2 < 20 m Wassersäule
Sika Waterbar® Elastomer FMS-350Klasse 2 < 20 m Wassersäule
Sika Waterbar® Elastomer FMS-400Klasse 2 < 20 m Wassersäule
Sika Waterbar® Elastomer FM-350 HSKlasse 2 < 20 m Wassersäule
Sika Waterbar® Elastomer FMS-400 HSKlasse 2 < 20 m Wassersäule

Anforderungen lt. öbv-Richtlinie:
Zugfestigkeit: > 10 N/mm²; Bruchdehnung: > 380 %; Entspricht der DIN 7865-1 und -2
Fugenbandklasse 1: Mindestbreite: 240 mm, Mindestdicke: 9,0 mm
Fugenbandklasse 2:

- Elastomer: Mindestbreite: 320 mm, Mindestdicke: 12,0 mm

- Elastomer / Fugenblech: Mindestbreite: 320 mm, Mindestdicke: 10,0 / 1,0 mm

Chemische Beständigkeit

Beständig gegen ein breites Spektrum von chemischen Agenzien (Prüfung im Einzelfall erforderlich)
