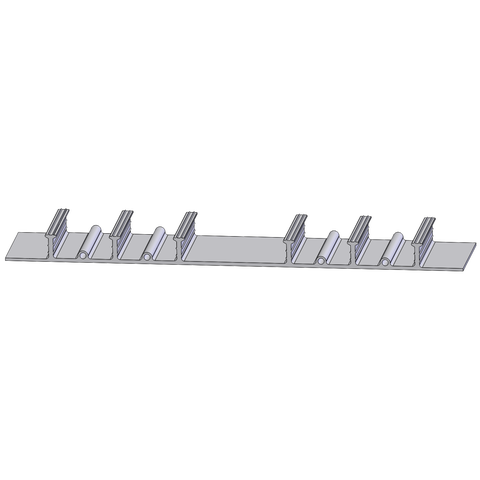

Sika Waterbar® WP AF-500 AT

Sika Waterbar® WP AF-500 AT

Aussenliegende Profilbänder für Tunnelbauwerke

Sika Waterbar® WP AF-500 AT sind hochelastische außenliegende Profilbänder mit oder ohne integrierten Injektionskanälen auf PVC-P Basis.

  • Hohe Elastizität, auch bei tiefen Temperaturen
  • Hohe mechanische Beständigkeit

  • Homogenes Fugenband
  • Hohe Alterungsbeständigkeit
  • Beidseitiger Schweißlappen zum maschinellen Anschweißen
  • Einfaches Verbinden durch Schweißen
  • Integrierte Injektionskanäle zum nachträglichen Hinterfüllen
  • Beständig gegen Durchwurzelung
  • Beständig gegen natürlich im Boden und Grundwasser vorkommende Substanzen
  • Kompatibel und verschweißbar mit Sikaplan® WP Kunststoffdichtungsbahnen auf PVC-P Basis
Finden Sie Ihren Sika Berater Kontaktieren Sie uns jetzt
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Zur Abdichtung von Arbeitsfugen und zur Abschottung von Sikaplan® WP Kunststoffdichtungsbahnen für Tunnelbauwerke in:
  • Offener Bauweise (OBW)
  • Geschlossener Bauweise (GWB)

Vorteile

  • Hohe Elastizität, auch bei tiefen Temperaturen
  • Hohe mechanische Beständigkeit

  • Homogenes Fugenband
  • Hohe Alterungsbeständigkeit
  • Beidseitiger Schweißlappen zum maschinellen Anschweißen
  • Einfaches Verbinden durch Schweißen
  • Integrierte Injektionskanäle zum nachträglichen Hinterfüllen
  • Beständig gegen Durchwurzelung
  • Beständig gegen natürlich im Boden und Grundwasser vorkommende Substanzen
  • Kompatibel und verschweißbar mit Sikaplan® WP Kunststoffdichtungsbahnen auf PVC-P Basis

Verpackungseinheit

Typ

Rollenlänge [m]

Sika Waterbar® WP AF-500

15

Sika Waterbar® WP AF-500 Inj. 415

Farbe

Grau

Produktdetails

Nachhaltigkeit / Zertifikate / Zulassungen

PRÜFZEUGNISSE

    Eignungsprüfung nach der öbv-Richtlinie - Tunnelabdichtung (12.2012) - SKZ Würzburg
    Produktinformation

    Chemische Basis

    PVC-P

    Haltbarkeit

    Das Produkt hat bei korrekter Lagerung kein Verfallsdatum.

    Lagerbedingungen

    In ungeöffnetem, unbeschädigtem Originalgebinde, trocken bei Temperaturen zwischen +5°C und +30°C lagern.


    Langfristige Lagerung ≥ 6 Monate:

    • Der Lagerraum soll geschlossenen, kühl, trocken, staubarm und mäßig durchlüftet sein.
    • Die Fugenbänder sind vor Hitze und UV-Licht zu schützen.


    Kurzfristige Lagerung < 6 Monate (auf Baustelle, im Freien < 6 Wochen):

    • In trockener Umgebung, geschützt vor UV-Licht, Schnee und Eis, sowie jeglicher Art von Verschmutzung oder mechanischer Beschädigung.
    • Getrennt von potenziell schädlichen oder beschädigenden Materialien, Anlagen oder Geräten wie z.B. Baustahl, Bewehrungseisen, Kraftstoffanlagen, Fahrzeugen usw. lagern.
    • Abseits von Baustraßen lagern um Beschädigungen zu vermeiden.

    Gesamtbreite

    Typ

    Gesamtbreite [mm]

    Sika Waterbar® WP AF-500

    500

    Sika Waterbar® WP AF-500 Inj. 4500

    Dicke

    Typ

    Dicke [mm]

    Sika Waterbar® WP AF-500

    4,0

    Sika Waterbar® WP AF-500 Inj. 44,0

    Dichtungsrippen

    Typ

    Anzahl der Rippen [Stk]

    Sika Waterbar® WP AF-500

    6

    Sika Waterbar® WP AF-500 Inj. 46



    Typ

    Integrierte Injektionskanäle [Stk]

    Sika Waterbar® WP AF-500

    -

    Sika Waterbar® WP AF-500 Inj. 44
    Systeminformation

    Systemaufbau

    Kompatibel und verschweißbar mit:

    • Sikaplan® WP Kunststoffdichtungsbahnen
    • Sikaplan® WP Schutzbahnen
    • Allen PVC-P basierenden Sika Waterbar® WP Typen

    Technische Information

    Shore A Härte

    75 ± 5

    (DIN 53505)

    Zugfestigkeit

    > 12 MPa

    (EN ISO 527-1/-2)

    Bruchdehnung

    > 300 %

    (EN ISO 527-1/-2)



    Bruchdehnung bei tiefen Temperaturen (-20°C):

    > 200 %

    (EN ISO 527-1/-2)

    Weiterreißwiderstand

    > 12 N/mm

    (ISO 34-1)

    Brandverhalten

    Klasse E

    (EN ISO 11925-2)
    (EN 13501-1)

    Chemische Beständigkeit

    Oxidationsbeständigkeit

    Änderung [%]

    Reißfestigkeit

    < 20

    Reißdehnung

    < 20

    Sekantenmodul< 50



    Beständigkeit gegen Öl (72 h)

    Änderung [%]

    Reißfestigkeit

    < 20

    Reißdehnung

    < 20



    Beständigkeit gegen Dieselkraftstoffe
    (72 h)

    Änderung [%]

    Reißfestigkeit

    		< 20

    Reißdehnung

    < 20



    Beständigkeit gegen Hydrolyse

    Änderung [%]

    Reißfestigkeit

    < 25

    Reißdehnung

    < 25



    Beständigkeit gegen Alkalien (Ca(OH)2)

    Änderung [%]

    Reißfestigkeit

    < 25

    Reißdehnung

    < 25



    Verhalten nach Lagerung in wässriger Lösung (5-6% schwefelige Säure)

    Änderung [%]

    Reißfestigkeit

    <20

    Reißdehnung

    <20



    PVC-P Fugenbänder sind nicht bitumenverträglich.

    Verhalten nach Heißluftverschweißung

    Scherversuch der Fügenaht KDB/Profilband

    Kurzzeit-Fügefaktor fz

    0,8
    Abriss außerhalb der Fügenaht



    Schälversuch der Fügenaht KDB/Profilband

    [N/mm]

    Schälwiderstand RS

    > 6,0

    Einsatztemperatur

    Drückendes Wasser

    -20°C min. / +40°C max.

    Nichdrückendes Wasser

    		-20°C min. / +60°C max.

    Anwendung

    Verarbeitung

    Lufttemperatur

    +5°C min. / +35°C max.

    Ist die Verarbeitung bei tieferen Temperaturen unumgänglich sind entsprechende Maßnahmen zu ergreifen. Zur Einhaltung der örtlichen Vorschriften ist ggf. die Erstellung gesonderter Messprotokolle notwendig.
    Verarbeitungsschritte

    UNTERGRUNDBESCHAFFENHEIT

    Der Untergrund muss die Anforderungen der öbv-Richtlinie - Tunnelabdichtung (12.2012) erfüllen.



    Ortbeton und Tübbinguntergrund:
    Lose Bestandteile und deformierbare Einbauteile sind zu entfernen. Scharfe Kanten sind abzufasen und scharfkantige Ausbrüche sind auszurunden bzw. zu brechen. Die Oberfläche hat sauber, eben, homogen, fett- und ölfrei sowie frei von losen Teilen und Betongraten zu sein. Bei größeren Unstetigkeitsstellen sind Zusatzmaßnahmen notwendig.



    Spritzbetonuntergrund:

    Der Untergrund muss eine ausreichende Formbeständigkeit und Festigkeitseigenschaft aufweisen. Lokale Unebenheiten der Spritzbetonoberfläche dürfen das Verhältnis Länge zu Tiefe von 5:1 (bei druckwasserhaltenden Querschnitten 10:1) nicht überschreiten und müssen einen Mindestradius von 20 cm aufweisen. Wassereintritte (mit Wasserfahnen > 20 cm) müssen mit dem Stopfmörtel Sika®-4a abgedichtet oder mit dem Sika® FlexoDrain-System drainagiert werden. Zur Erzielung der notwenigen Oberflächenstruktur kann es erforderlich sein, einen Feinspritzbeton mit einem Größtkorn GK 8 in der Stärke von 3-5 cm zu applizieren. Stahlteile (Stahlträger, Verstärkungsgitter, Anker etc.) müssen mit min. 4 cm Feinspritzbeton überdeckt werden. Die Oberfläche des Spritzbetons muss sauber und frei von losen Teilen, Nägeln, Stahlfasern, Kabeln usw. sein. Als Schutz ist vor der Applikation ein Polypropylen-Geotextil (≥ 500 g/m2) oder eine kompatible Drainageschicht zu installieren.
