Sika® CarboDur® M

Kohlefaserlamellen für statische Verstärkungen

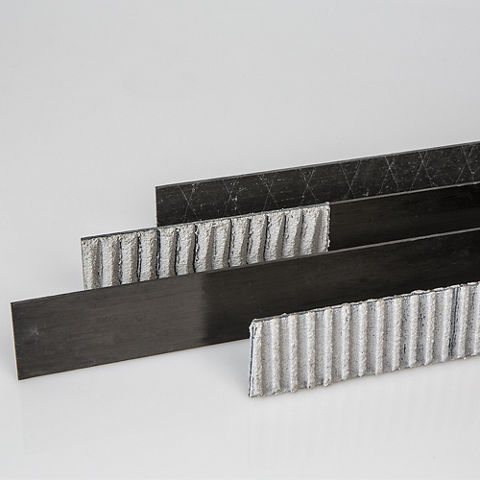

Sika® CarboDur® M sind pultrudierte Lamellen aus kohlenstofffaserverstärktem Kunststoff (CFK) mit erhöhten mechanischen Werten für die strukturelle Tragwerksverstärkung von Beton, Holz und Mauerwerk.

  • Keine Korrosion
  • Hohe Festigkeit
  • Ausgezeichnete Dauerhaftigkeit und ausgezeichneter Ermüdungswiderstand
  • Beliebige Lieferlängen, keine Stöße notwendig
  • Geringe Bauhöhe

  • Leicht transportierbar (Rollen)
  • Lamellenkreuzungen einfach ausführbar
  • Geringes Eigengewicht und somit einfach zu installieren, auch über Kopf (ohne zusätzlicher Befestigung)
  • Minimale Vorbereitung der Lamellen notwendig
  • Saubere Kanten ohne herausstehende Fasern durch Pultrusion
Finden Sie einen Sika Berater Kontaktieren Sie uns jetzt
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

  • Erhöhung des Biegewiderstandes bei positiven und negativen Momenten
  • Verstärkung von Mauerwerk
  • Aufnahme von Querzugspannungen und Schubkräften
  • Als externe Tragwerkselemente, die mit Sikadur®-30 oder Sikadur®-30 LP mit der Gebäudestruktur verklebt werden

Vorteile

  • Keine Korrosion
  • Hohe Festigkeit
  • Ausgezeichnete Dauerhaftigkeit und ausgezeichneter Ermüdungswiderstand
  • Beliebige Lieferlängen, keine Stöße notwendig
  • Geringe Bauhöhe

  • Leicht transportierbar (Rollen)
  • Lamellenkreuzungen einfach ausführbar
  • Geringes Eigengewicht und somit einfach zu installieren, auch über Kopf (ohne zusätzlicher Befestigung)
  • Minimale Vorbereitung der Lamellen notwendig
  • Saubere Kanten ohne herausstehende Fasern durch Pultrusion

Verpackungseinheit

Rolle

250 m

Zuschnitt

nach Maß

Farbe

Kohlenstofffaserverstärkter Kunststoff (Epoxidharzmatrix), schwarz

Produktdetails

Nachhaltigkeit / Zertifikate / Zulassungen

PRÜFZEUGNISSE

  • EMPA, Dübendorf (CH): Applikation von Sika® CarboDur® CFK-Lamellen an vorgespannten Plattenstreifen unter schwingender Beanspruchung mit anschließendem Bruchversuch
  • EMPA, Dübendorf (CH): Kleben von CFK-Lamellen unter dynamischer Beanspruchung - statische Versuche an vorgespannten Plattenstreifen, die nachträglich mit CFK-Lamellen verstärkt wurden
  • EMPA, Dübendorf (CH): Betonausziehversuche von CFK-Lamellen
  • EMPA, Dübendorf (CH): Statische Dehnungsversuche an 6 mit Sika® CarboDur® verstärkten Betonbalken
  • EMPA, Dübendorf (CH): Prüfung des Sika Anrollverfahrens auf Hohlstellen mit Infrarot-Thermografie
  • EMPA, Dübendorf (CH): Brandversuche an nachträglich verstärkten Trägern aus Beton
  • Universität Leipzig (D): Einfluss von Temperatur auf Sika CFK-Lamellen beim Aufbringen von Gussasphalt
Produktinformation

Haltbarkeit

Unbegrenzt, bei Einhaltung der Lagerbedingungen

Lagerbedingungen

Lagertemperatur bis max. +50 °C. Trocken lagern. Vor direkter Sonnenbestrahlung schützen.
Transport: Nur in Originalverpackung oder in einer adäquaten, gegen mechanische Einwirkungen geschützten Verpackung.

Dichte

~ 1,60 kg/Liter

Abmessungen

Sika® CarboDur® M Type

Breite

Dicke

Querschnitt

M514

50 mm

1,4 mm

70 mm2

M614

60 mm

1,4 mm

84 mm2

M814

80 mm

1,4 mm

112 mm2

M91490 mm1,4 mm126 mm2
M1014100 mm1,4 mm140 mm2
M1214120 mm1,4 mm168 mm2

Nationales Liefersortiment beachten!

Faservolumengehalt

> 68 %
Systeminformation

Systemaufbau

Der folgende Systemaufbau ist zwingend einzuhalten:

Externe Verstärkungslamellen

Sika® CarboDur® M

Epoxidharz-Kleber

Sikadur®-30 oder Sikadur®-30 LP

Für detaillierte Informationen zu den Epoxidharz-Klebern sind die entsprechenden Produktdatenblätter zu beachten.
Technische Information

Laminat Zugfestigkeit

Mittelwert

3 500 N/mm²

5 % Fraktilwert

3 200 N/mm²

Werte in Faserlängsrichtung

Laminat E-Modul unter Zugkraft

Mittelwert

210 000 N/mm²

5 % Fraktilwert

205 000 N/mm²

Werte in Faserlängsrichtung

Laminatbruchdehnung

Mittelwert

1,7 %

Werte in Faserlängsrichtung

Brandverhalten

Bei Bedarf können die Sika® CarboDur® M Lamellen oder die Endverankerungen mit Brandschutzplatten geschützt werden.

Glasumwandlungstemperatur

> +100 °C

(EN 61006)

Anwendung

Verbrauch

Verbrauch

Lamellenbreite

Sikadur®-30 bzw. Sikadur®-30 LP

50 mm

0,25 - 0,35 kg/m

60 mm

0,30 - 0,40 kg/m

80 mm0,40 - 0,55 kg/m
90 mm0,50 - 0,70 kg/m
100 mm0,55 - 0,80 kg/m
120 mm0,65 - 1,00 kg/m

Der Materialverbrauch ist abhängig von Oberfläche, Profil und Rauigkeit des Untergrundes sowie von Lamellen-Überkreuzungen und der Abfallmenge. Der effektive Verbrauch kann daher höher sein.


Verarbeitungsschritte

UNTERGRUNDBESCHAFFENHEIT

Sika® CarboDur® M als Klebebewehrung auf Beton

Die Forderungen der öbv-Richtlinie "Nachträgliche Verstärkung von Betontragwerken mit geklebter Bewehrung" sind einzuhalten.

Mindest-Abreißfestigkeit des Betonuntergrundes nach Untergrundvorbereitung: 1,5 MPa.
Die tatsächliche Oberflächenfestigkeit des Betonuntergrundes ist zwingend zu prüfen!

Sollte der Betonuntergrund die Mindestanforderungen an die Haftzugfestigkeit nicht erfüllen, stehen folgende Alternativen mit Sika® Produkten zur Verfügung:
▪ Sika® CarboDur® Schlitzlamellen (Typ BC oder S)
▪ SikaWrap® Verstärkungsgewebe
Tiefenimprägnierungen sind vorab mit einem Sika Techniker und dem Bauherrn/Statiker abzuklären.

Die Restfeuchte im Beton in 2 cm Tiefe darf - gemessen mit einem CM-Gerät - 4 % nicht überschreiten.

Ebenflächigkeit des Untergrundes:

2 m Länge

Max. 5 mm

0,3 m Länge

Max. 1 mm

Größere Unebenheiten sind vorab auszugleichen.

Auf Kondenswasserbildung achten!
Die Oberflächentemperatur muss während der Verarbeitung mindestens +3 °C über der Taupunkttemperatur liegen!

UNTERGRUNDVORBEREITUNG

Beton und Mauerwerk

Der Untergrund muss tragfähig, trocken, sauber und frei von Zementhaut, Eis, stehendem Wasser, Fett und Öl, alten Oberflächenbehandlungen oder Anstrichen sowie losen und schlecht haftenden Teilen sein.


Als Untergrundvorbehandlung eignet sich Sandstrahlen oder Schleifen. Staub muss mit einem Staubsauger entfernt werden.


Betonreparaturen und Unebenheitsausgleichungen müssen mit einem der folgenden kraftschlüssigen Reparatur-Materialien ausgeführt werden:

  • Sikadur®-41 CF oder Sikadur®-30, verfüllt mit maximal 1:1 Gew.-Teilen Quarzsand. Für eine bessere Haftung ist Sikadur®-30 vorgängig als Kratzspachtelung auf dem Betonuntergrund aufzubringen.
    Wenn die Arbeiten mehr als 2 Tage vor der Applikation der Lamellen ausgeführt werden, muss die Oberfläche aufgeraut werden, damit eine gute Haftung zwischen Sikadur®-41 CF und Sikadur®-30 bzw. Sikadur®-30 LP gewährleistet ist (siehe entsprechende Produktdatenblätter).

  • Sika MonoTop®-Mörtel mit Sika MonoTop®-910 N oder SikaTop® Armatec®-110 EpoCem® als Haftbrücke (siehe entsprechende Produktdatenblätter).


Holz

Vorbereiten durch Hobeln oder Schleifen. Staub sowie lose Teile müssen mittels Staubsauger entfernt werden.


Vor Anbringen der mit Kleber versehenen Lamelle ist der Holzuntergrund ebenfalls mit einer dünnen Schicht Kleber zu versehen, um Porenbildung in der Grenzfläche zu verhindern.
