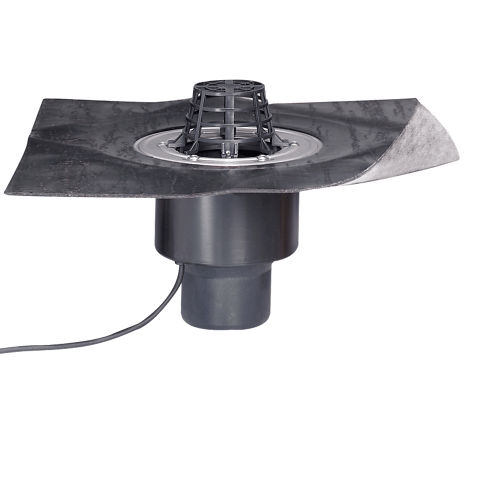

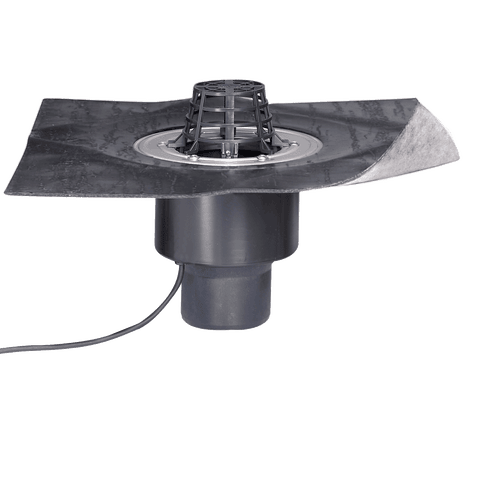

Essmann® Dachgully senkrecht

Essmann® Dachgully senkrecht

Dachgully in senkrechter Ausführung mit Bitumensicherheitsflansch, optional beheizbar und passender Aufstockeinheit

Der Essmann® Dachgully senkrecht Grundkörper bestehet aus schlagzähem Polypropylen und ist wärmegedämmt durch die Doppelwandigkeit. Beim Essmann® Dachgully senkrecht mit Bitumen-Dachbahnanschluss ist ein zusätzlicher Sicherheitsflansch bereits vormontiert. Dieser dient als zusätzliche Sicherheit, da der werkseitige Bitumenklebeflansch mechanisch fixiert ist. Der Kiesfang ist inklusive. Für diese Gullyvariante stehen verschiedene Aufstockeinheiten bei Warmdachkonstruktionen mit integrierter, rückstausicherer Lippendichtung bis 220 mm (270 mm) Wärmedämmhöhe zur Verfügung.
Höhen der Aufstockeinheiten für Gully DN 70, DN 100 und DN 125:
- von 45 mm - 120 mm
- von 110 mm - 160 mm
- von 140 mm - 220 mm       Höhe der Aufstockeinheit für Gully DN 150:
- von 25 mm - 270 mm Der Gully kann sowohl unbeheizt als auch beheizbar ausgeführt werden. Als Heizung wird eine 230 V Widerstandsheizung eingesetzt.

  • homogener Anschluss an Bitumenbahnen
  • hohe Abflussleistung
  • breites Einsatzspektrum
  • vielfältiges Zubehör
  • mit Terrassengully-Aufsatz begehbar
Finden Sie Ihren Sika Berater Kontaktieren Sie uns jetzt
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Der Essmann® Dachgully senkrecht wird zur Innenentwässerung von allen möglichen Dachflächen mit Bitumenabdichtungen eingesetzt.

Vorteile

  • homogener Anschluss an Bitumenbahnen
  • hohe Abflussleistung
  • breites Einsatzspektrum
  • vielfältiges Zubehör
  • mit Terrassengully-Aufsatz begehbar

Verpackungseinheit

Einzeln im Karton verpackt, inklusive Kiesfang

Farbe

schwarz

Produktdetails

Produktinformation

Zusammensetzung

Gullygrundkörper

Polypropylen (PP)

Anschlussflansch

Elastomerbitumen

Haltbarkeit

Bei korrekter Lagerung behält das Produkt seine Eigenschaften

Lagerbedingungen

Das Produkt in trockener, ungeöffneter und unbeschädigter Originalverpackung bei Temperaturen zwischen +5 °C und +30 °C lagern

Abmessungen

Typ

Ø Ablaufrohr

Ø Einlauftopf

Einbauhöhe

Bitumenflansch

Gully DN 70

DN 70

126 mm

210 mm

500 mm x    500 mm

Gully DN 100

DN 100

126 mm210 mm500 mm x    500 mm
Gully DN 125

DN 125

126 mm210 mm500 mm x    500 mm
Gully DN 150DN 150162 mm210 mm500 mm x    500 mm
Technische Information

Stromversorgung

Nennspannung

AC 230 V

Anschlussleistung

ca. 5 - 20 W

Anwendung

Verarbeitungsschritte

VERARBEITUNGSANWEISUNG

Unsere Verleganleitung Bitumen-Abdichtungssysteme sowie unsere Hinweise unter der Rubrik Regelwerke und Richtlinie sind einzuhalten.
Generell müssen die einschlägigen Vorschriften (z.B. OIB-Richtlinien, etc.), Normen und Regelwerke eingehalten werden.


Besonders zu berücksichtigen ist die


- ÖNORM B 3691, Planung und Ausführung von Dachabdichtungen, sowie


- ÖNORM B 2501, Entwässerungsanlagen für Gebäude und Grundstücke - Planung, Ausführung und Prüfung - ergänzende Richtlinie zu ÖNORM EN 12056 und ÖNORM EN 752.



Bei all diesen Dokumenten ist die jeweils aktuell gültige Fassung heranzuziehen.
