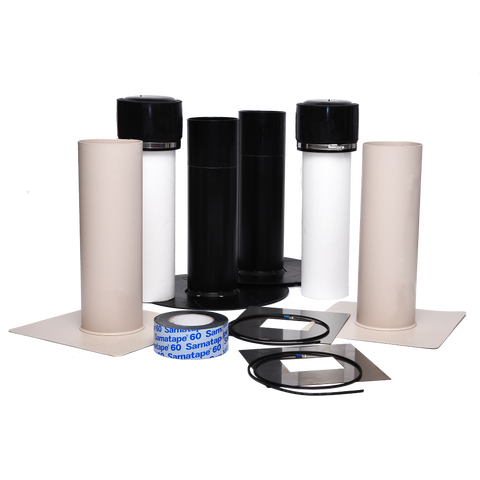

Sarnafil® T RCS Set complete
Stutzen-, Einfassungen- und Kontaktplatten-Set
Das Sarnafil® T RCS Set complete umfasst zwei Kontaktplatten und zwei Rohrstutzen mit Dämmstoffkernen incl. Einfassungen.
- Unterstützt und verbessert die Abdichtungsarbeiten
- Einfache Verarbeitung
- Vereinfachung der ILD®-Leckortung
Anwendung
- Unterstützt bzw. vereinfacht die ILD® (vector mapping) Leckortung
- Geeignet für alle Sarnafil TG/TS-Abdichtungsbahnen
Vorteile
- Unterstützt und verbessert die Abdichtungsarbeiten
- Einfache Verarbeitung
- Vereinfachung der ILD®-Leckortung

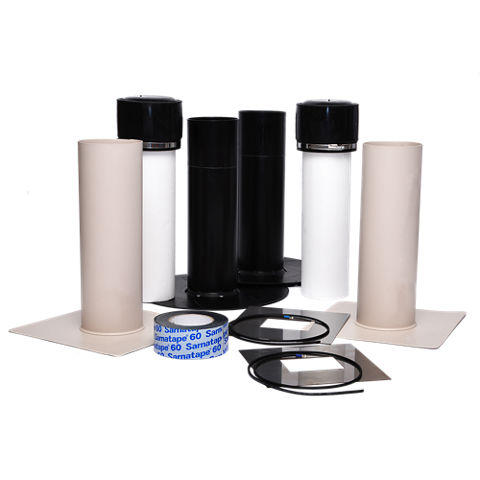

Verpackungseinheit
| 1 | 2 Stk. RCS-Rohr mit Grundplatte |
| 2 | 2 Stk. Dämmstoffkern mit Abdeckkappe |
| 3 | 2 Stk. Sarnafil® T Einfassungen Ø125mm |
| 4 | 2 Stk. RCS-Kontaktplatte |
| 5 | 1 Rolle Sarnatape 60 Klebeband |
Farbe
| RCS-Rohr mit Grundplatte | schwarz |
| Abdeckkappe | schwarz |
| Dämmstoffkern | weiß |
| Sarnafil T Rohreinfassung | beige und ~RAL 7040 |
| RCS-Kontakplatte | grau |
Produktdetails
Chemische Basis
| RCS Rohr mit Grundplatte | Polypropylen (PP) |
| Abdeckkappe | EPDM |
| Dämmstoffkern | Expandiertes Polystyrol (EPS) |
| Sarnafil® T Rohreinfassung | Flexibles Polyolefin (PP) |
| RCS-Kontaktplatte | Edelstahl (1.4301) |
Haltbarkeit
Lagerfähig bis fünf Jahre nach Produktion in originaler, unbeschädigter Verpackung.
Lagerbedingungen
In ungeöffneter, unbeschädigter Originalverpackung trocken bei Temperaturen zwischen +5°C und +30°C.
Stückgewicht
5,5 kg (komplettes Set)
Systemaufbau
Zubehör:
- Sika RCS Glasvlies 2,00 x 50,00m
- Sarnafil TG/TS-Abdichtungsbahnen
Anwendung
Lufttemperatur
-20°C min. / +60°C max.
Untergrundtemperatur
-30°C min. / +60°C max.
VERARBEITUNG
Montage:
Verarbeitung und Verschweißung mit der Dachabdichtung gemäß der aktuellen Fassung des Sarnafil TG/TS-Verarbeitungsleitfadens.
-
Montageablauf:
1. Verlegung der Sarnafil TG/TS-Abdichtungsbahn auf dem Sika RSC-Glasvlies. Das Sika RCS-Glasvlies muss bei den Überlappungen im Abstand von ca. 2m mit Sarnatape 60 Klebeband fixiert werden.
2. Position bestimmen und Dachabdichtung aufschneiden, Öffnung ca. 350x350mm.
3. RCS-Kontaktplatte auf das RCS-Glasvlies auflegen und mit Sarnatape 60 Klebeband fixieren
4. RCS-Kontaktkabel durch das RCS-Rohr nach oben führen
5. Das RSC-Rohr wird im Untergrund befestigt/verschraubt und die Befestiger werden mit einem Stück Sarnafil TG/TS-Abdichtung überschweißt.
6. Flächenzuschnitt herstellen (Größe entsprechend der Öffnung 350x350mm plus Überlappung) und mit der Dachabdichtung verschweißen.
7. Rohreinfassung 125 über RSC-Rohr schieben und mit der Dachabdichtung verschweißen.
8. Einsetzen der Abdeckkappe mit integriertem Dämmstoffkern.
Positionierung:
Die RCS-Kontaktplatten werden grundsätzlich in gegenüberliegenden Ecken positioniert. Ein ausreichender Abstand zu sämtlichen Einbauteilen wie Attiken, Rohreinfassungen, Lichtkuppel etc. ist einzuhalten. Ein sicherer Zugang ist zu gewährleisten.
Für Dachflächen größer als 1500m² sind zusätzliche RCS-Kontaktplatten einzubauen.
