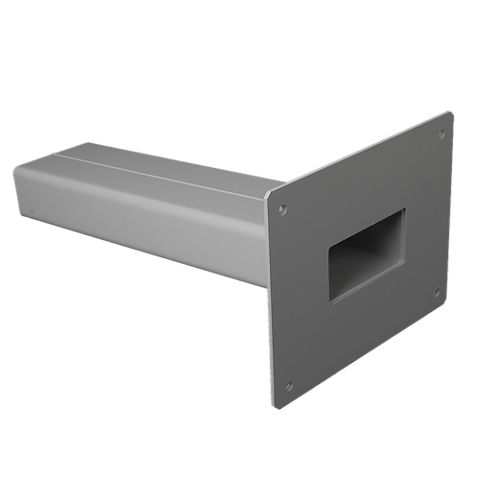

Sarnafil® T Notüberlauf rechteckig
Sarnafil® T Notüberlauf eckig
Sarnafil® T Notüberlauf rechteckig wird aus hochwertigem Polyolefin im Spritzgussverfahren hergestellt.
- Beständig gegen dauerhafte UV-Bestrahlung
- Mit Heißluftverschweißbar
- Wiederverwertbar
Anwendung
Notüberlauf eckig (FPO-PP) zur Entwässerung von Flachdächern durch die Aufbordung. Geeignet für:- Sarnafil® AT
- Sarnafil® TG/TS
- Sika/bitbau Bitumen-Abdichtungsbahnen
(Anschluss mit Sikalastic 722 Rapid)
Vorteile
- Beständig gegen dauerhafte UV-Bestrahlung
- Mit Heißluftverschweißbar
- Wiederverwertbar
Verpackungseinheit
Abhängig von der Bestellmenge und Größe werden die Produkte auf Paletten oder in Karton verpackt.
Farbe
| Oberfläche | glatt |
| Farbe | beige |
Produktdetails
Zusammensetzung
Polypropylen (PP)
Haltbarkeit
5 Jahre ab Produktionsdatum
Lagerbedingungen
In Originalverpackung bei Temperaturen zwischen +5°C und +30°C, geschützt vor Sonneneinstrahlung und Nässe. Paletten dürfen während dem Transport und der Lagerung nicht aufeinander gestapelt werden.
Abmessungen
| Masse innen in mm B x H | Masse aussen in mm BxH | Tablett in mm | Stutzenlänge in mm | Rohrneigung in ° |
| 120 x 60 | 128 x 68 | 320 x 260 | 500 | 5 |
| 180 x 80 | 188 x 88 | 380 x 280 | 500 | 5 |
| 300 x 80 | 308 x 88 | 500 x 280 | 500 | 5 |
| 300 x 100 | 308 x 108 | 500 x 300 | 600 | 5 |
| 500 x 100 | 508 x 108 | 700 x 300 | 600 | 5 |
| 750 x 100 | 758 x 108 | 950 x 300 | 600 | 5 |
| 1000 x 100 | 1008 x 108 | 1200 x 300 | 600 | 5 |
Abflussleistung:
| Masse innen in mm B x H | Anstauhöhe 35 mm | Anstauhöhe 45 mm | Anstauhöhe 55 mm | Anstauhöhe 65 mm |
| 120 x 60 | 1,30 l/s | 1,90 l/s | 2,70 l/s | 3,50 l/s |
| 180 x 80 | 1,90 l/s | 2,80 l/s | 3,80 l/s | 5,00 l/s |
| 300 x 80 | 3,00 l/s | 4,40 l/s | 6,00 l/s | 7,80 l/s |
| 300 x 100 | 3,00 l/s | 4,40 l/s | 6,00 l/s | 7,80 l/s |
| 500 x 100 | 5,50 l/s | 7,90 l/s | 10,50 l/s | 13,40 l/s |
| 750 x 100 | 7,50 l/s | 11,00 l/s | 14,90 l/s | 19,20 l/s |
| 1000 x 100 | 12,60 l/s | 17,70 l/s | 23,40 l/s | 29,40 l/s |
Dicke
4,0 mm
Systemaufbau
Einsetzbar:
- Sarnafil® AT
- Sarnafil® TG/TS
- in Verbindung mit Sika/bitbau Bitumen-Abdichtungsbahnen
Anwendung
Lufttemperatur
-20°C min. / +60°C max.
Untergrundtemperatur
-30°C min. / +60°C max.
VERARBEITUNG
Der Einbau darf nur von durch Sika geschultes Personal erfolgen.
Es gelten die aktuellen Verlegeanleitungen für:
- Sarnafil® AT
- Sarnafil® TG/TS
- Sika/bitbau Bitumen-Abdichtungsbahnen
- Sikalastic Rapid 722 Detail
Der Sarnafil® T Notüberlauf rechteckig muss sicher in der Unterkonstruktion verankert werden.
