Sika® Compression Seals Elastomer Type EK
Kompressions-Dichtprofile auf EPDM-Basis
Sika® Compression Seals Elastomer Type EK sind kastenförmige Kompressions-Dichtprofile auf Basis des Synthesekautschuks EPDM. Die vorgespannten Sika® Compression Seals Elastomer Type EK, die mit Sikadur®-82 WB verklebt sind, nehmen Quer-, Längs- und Vertikalbewegungen einer Baukonstruktion auf. Die spezielle Innenverrippung ermöglicht eine dauerhafte Formstabilität des Profils in jeder Lage.
- Hohe Dauerelastizität und gutes Rückstellvermögen
- Chemisch beständig gegen Tausalz, Kraftstoffe, Schmierstoffe und ein breites Spektrum chemischer Stoffe (Prüfung für spezielle Situationen erforderlich)
- UV-stabil und ozonbeständig
- Hohe Zugfestigkeit und Dehnung
- Geeignet für geringe Wasserdrücke und begrenzte Fugenbewegungen
- Beständig gegen alle natürlichen, betonangreifenden Medien
Anwendung
Sika® Compression Seals Elastomer Type EK werden für die Abdichtung und den oberflächenbündigen Verschluss von Bewegungsfugen verwendet.Vorteile
- Hohe Dauerelastizität und gutes Rückstellvermögen
- Chemisch beständig gegen Tausalz, Kraftstoffe, Schmierstoffe und ein breites Spektrum chemischer Stoffe (Prüfung für spezielle Situationen erforderlich)
- UV-stabil und ozonbeständig
- Hohe Zugfestigkeit und Dehnung
- Geeignet für geringe Wasserdrücke und begrenzte Fugenbewegungen
- Beständig gegen alle natürlichen, betonangreifenden Medien
Verpackungseinheit
Rollen bzw. Bünde, je nach Profiltyp, im Karton oder auf Palette
Farbe
Schwarz
Produktdetails
ZERTIFIKATE / PRÜFZEUGNISSE
-
Funktionsprüfung des Kompressions-Fugenprofils Sika® Compression Seals Elastomer Type EK als Abdichtung von Bewegungsfugen; MFPA Leipzig 2007
- Nachweis der Fugenschalldämmung von Füllstoffen vom Kompressionsdichtungsprofil Sika® Compression Seals Elastomer Type EK; ift Rosenheim 2010
-
Untersuchung der chemischen Beständigkeit gegenüber Flugbenzin und Enteisungsmitteln; TPH Bausysteme GmbH 2010
- Sika® Compression Seals Elastomer Type EK - Nachweis des Brandverhaltens nach DIN 4102-1; Prüfinstitut Hoch Fladungen 2012
- Sikadur®-82 WB und Sika® Compression Seals Elastomer Type EK - Nachweis des Brandverhaltens nach DIN 4102-1; Prüfinstitut Hoch Fladungen 2012
Chemische Basis
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Haltbarkeit
Mindestens 24 Monate bei Lagerung in der Originalverpackung und unter den angegebenen Lagerbedingungen.
Die Verwendung von länger gelagerten Produkten ist grundsätzlich nicht zu empfehlen, es sei denn, es erfolgt vor Verwendung eine Freigabe durch die Sika Österreich GmbH. Diese kann erst nach Überprüfung der Produktspezifikation der Originalware durch die Sika Österreich GmbH erteilt werden.
Lagerbedingungen
- Lagerung in Originalverpackung auf Transportpalette oder einer ebenen Unterlage.
- Langfristige Lagerung ≥ 6 Monate in geschlossenen Räumen: Es gelten die Bedingungen der DIN 7716. Der Lagerraum soll kühl, trocken, staubarm und mäßig durchlüftet sein. Die Sika® Compression Seals Elastomer Type EK sind vor Wärmeeinstrahlungen und starkem künstlichen Licht mit hohem UV-Anteil zu schützen.
- Bei kurzfristiger Lagerung > 6 Wochen und < 6 Monate in geschlossenen Räumen gelten die Bedingungen der DIN 7716 sinngemäß.
- Kurzfristige Lagerung > 6 Wochen und < 6 Monate auf Baustellen, im Freien: Die Lagerung hat geschützt durch eine Abdeckung gegen direkte Sonneneinstrahlung, Verschmutzung sowie Schnee und Eis zu erfolgen. Die Sika® Compression Seals Elastomer Type EK sind trocken und getrennt von Stoffen, Maschinen und Geräten mit möglichen schädigenden Einwirkungen wie z.B. Baustahl oder Treibstofftankanlagen sowie abseits von Baustraßen zu lagern.
- Kurzfristige Lagerung ≤ 6 Wochen, auf Baustellen, im Freien: Die Lagerung hat geschützt vor Verschmutzung oder Beschädigung zu erfolgen. Bei starker Sonneneinstrahlung (Sommer) oder Schnee und Eis (Winter) sind die Sika® Compression Seals Elastomer Type EK durch eine Abdeckung zu schützen.
Systemaufbau
Die Auswahl des passenden Sika® Compression Seals Elastomer Type EK ist abhängig von den Fugenabmessungen und den zu erwartenden Fugenbewegungen, durch die sich die Fugenmaße zeitweise ändern. Ein bei minimaler Einbaubreite eingebrachtes Profil kann durch Fugenbewegungen noch bis zur minimalen Fugenöffnung gestaucht werden. Erzeugen Bewegungen ein Aufweiten der Fuge, ist dies für die Funktionalität des jeweiligen Profils bis zur jeweils angegebenen, maximalen Fugenöffnung möglich.

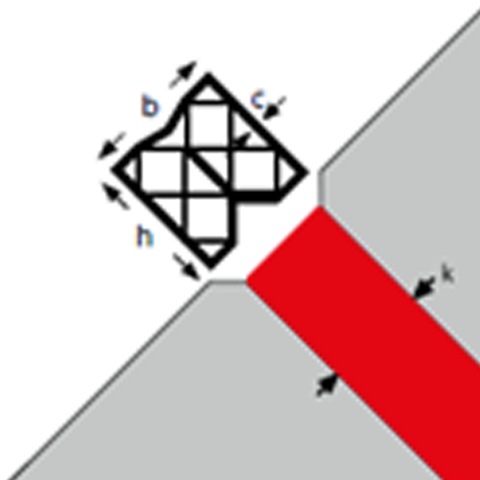

B = Profilbreite
H = Profilhöhe
FB = Mindestfugenweite
FT = Mindestfugentiefe
Profilabmessungen
EK Profiltyp | Profilbreite B (mm) | Profilhöhe H (mm) |
15-25 | 36 | 35 |
20-40 | 46 | 37 |
27-49 | 56 | 55 |
30-60 | 68 | 70 |
35-70 | 80 | 87 |
Einbaumaße
EK Profiltyp | Fugenweite min. FB (mm) | Fugenweite max. (mm) | Fugentiefe min. FT (mm) |
15-25 | 24 | 30 | 45 |
20-40 | 30 | 40 | 50 |
27-49 | 38 | 49 | 65 |
30-60 | 45 | 60 | 85 |
35-70 | 55 | 70 | 100 |
Mögliche Aufweitung der Fuge und Kleberverbrauch
EK Profiltyp | Fugenaufweitung | Fugenaufweitung max. (mm) | Kleberverbrauch (g/m) |
15-25 | 18 | 30 | 105 |
20-40 | 20 | 40 | 112 |
27-49 | 27 | 49 | 165 |
30-60 | 30 | 60 | 210 |
35-70 | 35 | 70 | 260 |
Die Angaben stellen Durchschnittswerte dar, die in Abhängigkeit von Fugengröße und der Untergrundbeschaffenheit von den ausgewiesenen Werten abweichen können.
Shore A Härte
70 ± 5 DIN ISO 7619-1
Zugfestigkeit
≈ 13 MPa DIN EN ISO 527
Bruchdehnung
≈ 290 % DIN EN ISO 527
Anwendung
UNTERGRUNDBESCHAFFENHEIT
Die Fugenflanken müssen glatt, unbeschädigt und frei von Rissen und Graten sein.
UNTERGRUNDVORBEREITUNG
Abplatzungen an den Fugenrändern sind mit geeigneten Reparaturmörteln zu reprofilieren, Grate sind abzuschleifen und Risse zu verpressen. Fugenbreiten, die in sehr kurzen Abständen stark variieren, sind durch Anschleifen in ihrer Breite anzugleichen.
Die für den Klebstoffauftrag erforderliche Untergrundvorbereitung muss entsprechend den Angaben im Produktdatenblatt des Klebstoffs Sikadur®-82 WB erfolgen.
VERARBEITUNG
Bei mechanisch nicht beanspruchten Fugenkanten können die Sika® Compression Seals Elastomer Type EK Kompressions-Dichtprofile direkt in die entsprechend vorbereitete Fuge eingebracht werden.
Dazu werden die Fugen, soweit sie im Neubau nicht bereits schalungstechnisch entsprechend vorbereitet wurden, parallel und auf die für die gewählte Profilgröße vorgeschriebene Fugentiefe gefräst.
Der Einbau von Sika® Compression Seals Elastomer Type EK erfolgt durch Komprimierung und anschließendem Eindrücken des Profils in die Fuge, auf deren Flanken eine ca. 1-2 mm starke Schicht des Klebers Sikadur®-82 WB (Verbrauchswerte siehe Tabelle) aufgebracht wurde.
Durch die pastöse Konsistenz des Klebers entsteht ein Gleiteffekt, der das Einschieben des Profils erleichtert.
