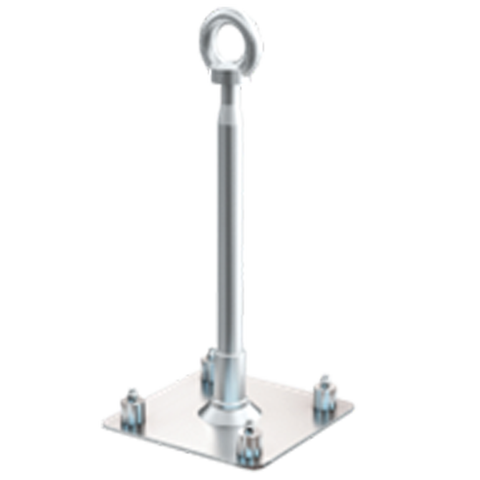

Sekurant X20 Typ 15

Stütze für Absturzsicherungssysteme auf Stahltrapezprofilblech und Sandwichpaneele

Edelstahlstütze für den Einsatz als Einzelanschlagpunkt oder als Zwischenstütze von Seilsicherungssystemen.

  • Edelstahl
  • Einzelanwendung oder Systembestandteil
  • Einbaufertige Lieferung
  • Profillage: negativ + positiv
  • Maximale Personenzahl: 3
Finden Sie Ihren Sika Berater Kontaktieren Sie uns jetzt
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

Einsatzbereiche des Sekurant X20 Typ 15:
  • Einzelanschlagpunkt
  • Zwischenstütze für Seilsicherungssysteme
  • Montage auf Stahltrapezblechprofilen
    (Blechdicke ≥ 0,63mm)
  • Montage auf Sandwichpaneele
    (Stahlblech ≥ 0,5mm)

Vorteile

  • Edelstahl
  • Einzelanwendung oder Systembestandteil
  • Einbaufertige Lieferung
  • Profillage: negativ + positiv
  • Maximale Personenzahl: 3

Verpackungseinheit

1 Stück Sekurant X20 Typ 15 incl. 16 Stück Edelstahlblechschrauben

Farbe

Metallisch/grau

Produktdetails

Nachhaltigkeit / Zertifikate / Zulassungen

ZERTIFIKATE / PRÜFZEUGNISSE

  • EN795: 2012
  • CEN/TS 16145: 2013
  • EuropäischTechnische Zulassung (ETA)
Produktinformation

Chemische Basis

Edelstahl

Haltbarkeit

Bei sachgerechter Lagerung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Trocken und vor Witterung geschützt lagern.

Abmessungen

Durchmesser Stütze: 20mm

Lochabstand Fußplatte:  a = 15mm, b = 32mm

Länge

Stütze: 200mm bis 1000mm (in 100mm Schritten)

Breite

Fußplatte: 360mm x 300mm (Länge / Breite)
Technische Information

Untergrund

Stahltrapezprofil:

  • Blechdicke: tmin = 0,63mm
  • Profilgröße: 35/207 – 200/420
  • Profillage: negativ + positiv

Sandwichpaneele:

  • Stahlblech, Dicke ≥ 0,5mm

Thermal resistance

Maximaltemperatur: +80°C
Minimaltemperatur: -20°C



Anwendung

Verarbeitungsschritte

VERARBEITUNG

Den Sekurant X20 Typ 15 auf die Obergurte des Trapezbleches stellen und von oben mit den mitgelieferten 16 Stück Edelstahlselbstbohrschrauben, durch die vorgefertigten Löcher, auf den Hochsicken verschrauben.
