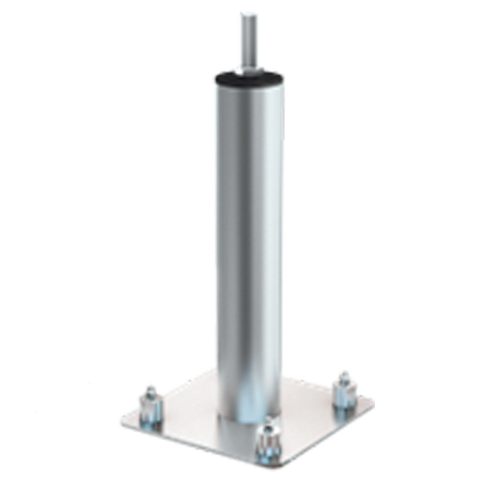

Sekurant X50 Typ 5

Stütze für Absturzsicherungssysteme auf Holzuntergründen

Edelstahlstütze für den Einsatz als Einzelanschlagpunkt oder als Unterkonstruktion von Seilsicherungssystemen.

  • Edelstahl
  • Einzelanwendung oder Systembestandteil
  • Einbaufertige Lieferung
  • Maximale Personenzahl: 3
  • Reduzierung von Wärmebrücken durch innovative Dämmung
Finden Sie Ihren Sika Berater Kontaktieren Sie uns jetzt
Produktdatenblatt Alle Dokumente anzeigen

Anwendung

  • Einsatzbereiche des Sekurant X50 Typ 5:
  • Einzelanschlagpunkt
  • End- bzw. Eckstütze für Seilsysteme
  • Montage auf Holzuntergründen
    (z.B. Holzschalung, OSB 3-, OSB 4-Platten)


Vorteile

  • Edelstahl
  • Einzelanwendung oder Systembestandteil
  • Einbaufertige Lieferung
  • Maximale Personenzahl: 3
  • Reduzierung von Wärmebrücken durch innovative Dämmung

Verpackungseinheit

1 Stück Sekurant X50 Typ 5 incl. 32 Stück Holzbauschrauben

Farbe

Metallisch/grau

Produktdetails

Nachhaltigkeit / Zertifikate / Zulassungen

ZERTIFIKATE / PRÜFZEUGNISSE

  • EN 795: 2012, Typ A zertifiziert
  • CEN/TS16145: 2013, Typ A zertifiziert
  • Europäisch Technische Zulassung(ETA)
Produktinformation

Chemische Basis

Edelstahl

Haltbarkeit

Bei sachgerechter Lagerung behält das Produkt seine Eigenschaften.

Lagerbedingungen

Trocken und vor Witterung geschützt lagern.

Abmessungen

Durchmesser Stütze: 50mm
Lochabstände Fußplatte: 35 mm, 2 Reihen versetzt

Länge

Stütze: 200mm bis 1000mm (in 100mm Schritten)

Breite

Fußplatte: 350mm x 350mm (Länge / Breite)
Technische Information

Untergrund

Holzschalung:

  • Brettgröße:Dicke ≥ 24mm, Breite ≥ 95mm
  • Rohdichte Holz: Rmin=456 kg/m³

Holzwerkstoff:
▪ Holzwerkstoffplatten Dicke ≥ 25mm (ON B 3691, 5.7.3)

Pfettenabstand/Feldgröße: min. 700mm, max. 1000mm

Thermal resistance

Maximaltemperatur: +80°C

Minimaltemperatur: -20°C

Anwendung

Verarbeitungsschritte

VERARBEITUNG

  • Die Sekurant X20 Typ 5 Stütze auf die Holzschalung stellen. Dabei ist darauf zu achten, das der Abstand der Lochreihen zu den Brettstößen gleich ist

  • Die mitgelieferten 32 Stück Holzschrauben mit einem Elektro – Schrauber und Bit TX30 durch die vorgefertigten Löcher der Edelstahlplatte in die Holzschalung schrauben.

Die Schalbretter müssen, in Abhängigkeit zur Breite [b], mit mindestens:

  • 2 Schrauben bei b= 70 – 100mm
  • 3 Schrauben bei b= 100 - 160mm
  • 4 Schrauben bei b= 160 – 240mm

je Seite befestigt sein.
